Poser un plancher de mezzanine sur des cornières en L acier paraît simple sur le papier. Deux profilés fixés au mur, des solives par-dessus, et le tour est joué. En pratique, la cornière en L est un profilé qui travaille mal en flexion comparé à un IPE ou un tube rectangulaire. Mal dimensionnée ou mal fixée, elle se déforme, et le plancher avec.
Cet article détaille les points techniques à vérifier avant de choisir et poser vos cornières, en se concentrant sur ce qui fait la différence entre une mezzanine stable et une structure qui vibre ou fléchit.
A lire également : Constructeur maisons individuelles : le plus gros en France ?
Flambement local d’une cornière acier : le piège que les forums sous-estiment
Vous avez peut-être lu sur des forums qu’une cornière 80x80x8 mm suffit pour supporter une mezzanine légère. C’est vrai dans certains cas, mais ce raisonnement oublie un phénomène : le flambement local de l’aile comprimée.
Quand une cornière en L travaille en flexion (par exemple en console fixée au mur), une de ses ailes est comprimée. Si cette aile est trop fine par rapport à sa largeur, elle peut se déformer localement avant même que l’acier atteigne sa limite d’élasticité. Le profilé ne casse pas, il ondule, et la capacité portante chute.
A lire aussi : Les points à vérifier avant l'achat d'un bien immobilier
Pour une cornière en acier S235JR (la nuance la plus courante en construction), le rapport largeur/épaisseur de l’aile détermine la classe de section. Les Eurocodes classent les sections en quatre classes. En classe 4, le flambement local réduit la résistance effective. Une cornière 100x100x6, par exemple, a un rapport de 16,7 : elle se situe en zone limite et nécessite une vérification spécifique.
Pourquoi ce point est souvent ignoré ? Parce que les cornières servent majoritairement en raidisseurs, en liaisons boulonnées, en éléments secondaires. Quand on les utilise comme profilé porteur de plancher, on change de registre.
Cornière en L comme support de solives : quel mode de travail vérifier
Dans une mezzanine, la cornière en acier remplit généralement deux rôles. Soit elle sert de limon mural (fixée au mur, elle reçoit les solives bois ou métal). Soit elle sert de traverse entre deux poteaux.
Cornière en limon mural
Fixée horizontalement contre un mur porteur, la cornière reprend les charges du plancher par son aile horizontale. Les solives reposent dessus. Le point critique ici n’est pas la cornière elle-même, mais la fixation au mur doit reprendre à la fois le cisaillement vertical et le moment de basculement.
Un scellement chimique avec des tiges filetées de diamètre suffisant dans un mur en parpaings pleins ou en pierre calcaire fonctionne. Dans un mur en briques creuses ou en plaques de plâtre doublées, la résistance à l’arrachement chute de façon importante. Avant toute pose, identifiez la nature exacte du mur.

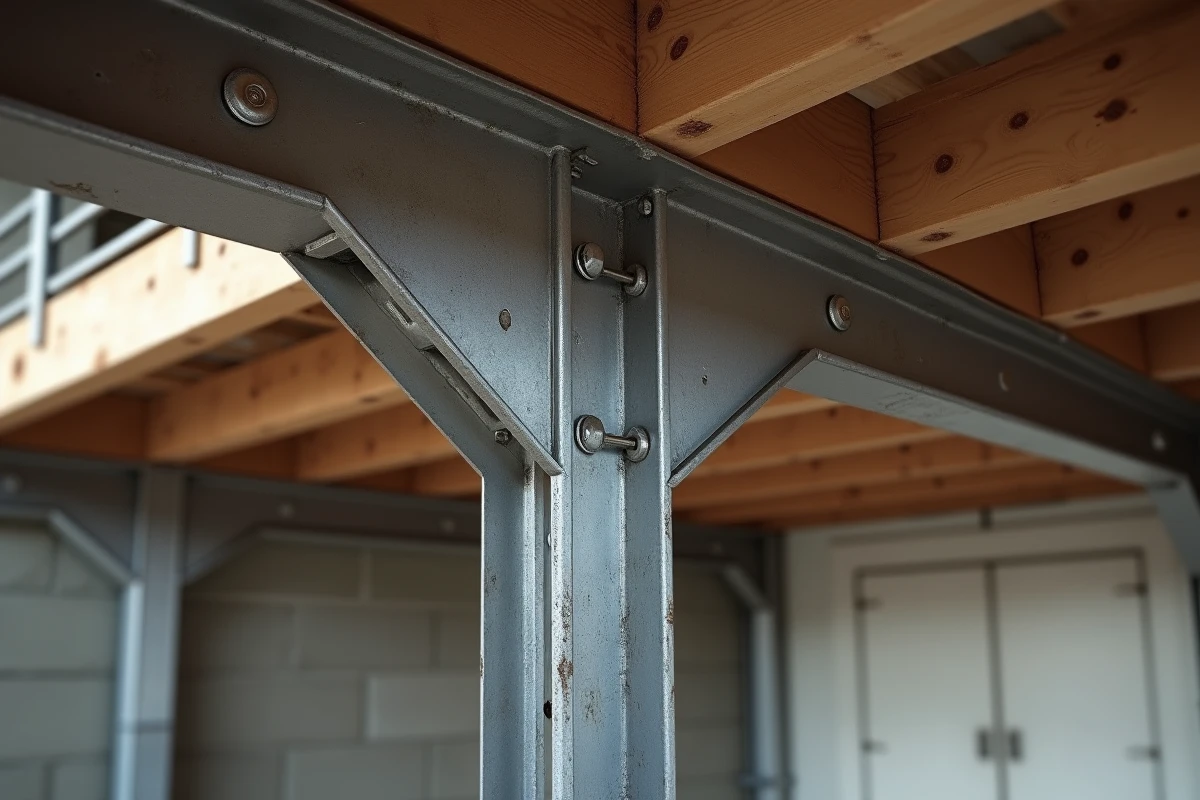

Cornière en traverse entre poteaux
Ici, la cornière travaille en poutre, soumise à la flexion sur sa portée. C’est la configuration la plus défavorable pour un profilé en L, car son centre de cisaillement ne coïncide pas avec son centre de gravité. Résultat : une cornière chargée en flexion a tendance à vriller, un phénomène appelé déversement.
Pour des portées au-delà d’un mètre, un tube rectangulaire ou un profilé en U fermé sera presque toujours plus adapté qu’une cornière seule. Si vous tenez à utiliser des cornières, assemblez-en deux dos à dos pour former un T : cela recentre les efforts et limite le déversement.
Dimensionnement du plancher de mezzanine : charges et calcul de section
Le dimensionnement d’une mezzanine repose sur les charges d’exploitation définies par les Eurocodes. Pour une mezzanine d’habitation (chambre, bureau, coin lecture), la charge d’exploitation standard est de 150 kg/m². Pour un usage bureau ou stockage léger, on passe à 250 kg/m².
À ces charges s’ajoute le poids propre du plancher : panneaux OSB ou contreplaqué, solives, revêtement de sol. Comptez le poids réel de chaque composant plutôt qu’une estimation approximative.
Le calcul de section de la cornière se fait ensuite en vérifiant trois critères :
- La résistance en flexion : le moment fléchissant maximal ne doit pas dépasser la capacité de la section, en tenant compte de sa classe
- La flèche admissible : pour un plancher, la flèche maximale est généralement limitée au 1/300e de la portée sous charges d’exploitation, pour éviter les vibrations et la sensation d’instabilité
- La résistance au cisaillement aux appuis : vérifier que l’aile verticale de la cornière ne se déforme pas sous l’effort tranchant concentré au droit des fixations
Si vous n’êtes pas en mesure de réaliser ce calcul vous-même, faites valider le dimensionnement par un bureau d’études structure. Le coût d’une note de calcul est modeste comparé au risque d’une mezzanine sous-dimensionnée.
Fixation des cornières acier en mezzanine : ancrage et assemblage
La qualité de l’ancrage conditionne la tenue de l’ensemble. Une cornière parfaitement dimensionnée ne sert à rien si les fixations lâchent.
Pour un limon mural, les options courantes sont le scellement chimique avec tiges filetées ou les chevilles métalliques à expansion. Le choix dépend du support :
- Mur en béton plein ou parpaings pleins : chevilles à expansion mécanique ou scellement chimique, avec une profondeur d’ancrage suffisante (variable selon le diamètre de la tige et la résistance du support)
- Mur en pierre calcaire : scellement chimique recommandé, car la pierre peut éclater sous l’expansion mécanique d’une cheville
- Mur en briques creuses : scellement chimique avec tamis d’injection obligatoire pour que la résine ne coule pas dans les alvéoles

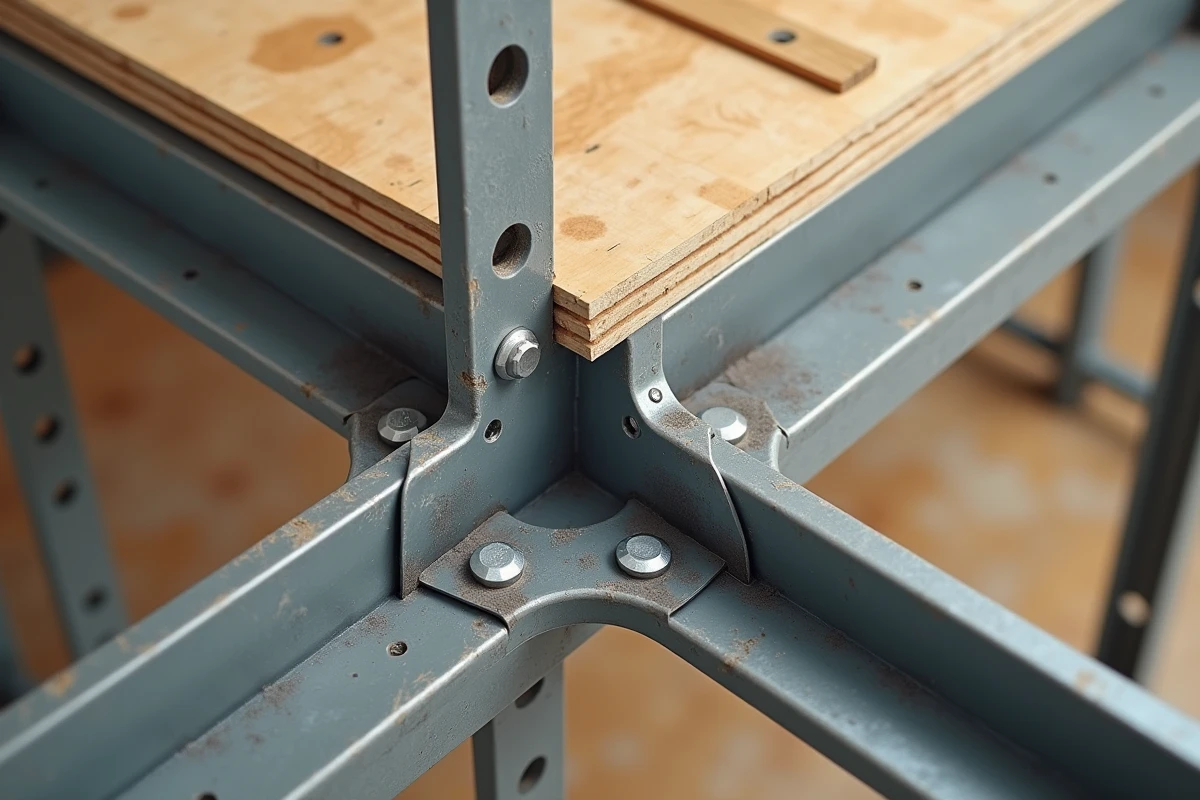

Pour l’assemblage cornière-solive, deux approches existent. Soit la solive repose simplement sur l’aile horizontale et elle est maintenue par un boulon ou une vis traversante. Soit la solive est boulonnée contre l’aile verticale via des équerres. Le boulonnage contre l’aile verticale offre une meilleure reprise des efforts horizontaux, notamment en cas de charges dissymétriques.
Garde-corps sur plancher mezzanine : un effort supplémentaire sur la cornière
Le garde-corps de la mezzanine est souvent fixé sur la structure porteuse, donc directement ou indirectement sur les cornières périphériques. Ce détail a un impact réel sur le dimensionnement.
Les normes imposent que le garde-corps résiste à un effort horizontal appliqué en tête. Cet effort crée un moment de flexion qui se reporte sur les cornières d’appui. Si la cornière périphérique sert à la fois de support de plancher et de point d’ancrage du garde-corps, elle subit une combinaison de charges verticales et horizontales.
La cornière périphérique doit être vérifiée sous la combinaison charges de plancher et efforts du garde-corps. C’est un point que les auto-constructeurs omettent souvent, en dimensionnant la cornière uniquement pour le poids du plancher.
Pour une mezzanine d’habitation, la charge horizontale sur un garde-corps est définie par les Eurocodes. Si votre cornière est déjà proche de sa limite sous les charges verticales seules, l’ajout du garde-corps peut imposer un profilé plus épais ou un renfort local.
Le choix d’une cornière en L acier pour une mezzanine reste pertinent dans certaines configurations, notamment en limon mural sur des portées courtes. Pour des portées plus longues ou des charges mixtes, un profilé fermé (tube rectangulaire, UPN) sera souvent plus efficace. Dans tous les cas, la vérification selon les Eurocodes et le contrôle de la fixation murale restent les deux étapes qui séparent un plancher fiable d’une structure incertaine.
